a.主要特点:
(1)、线性好,一致性优,工作范围宽
(2)、暂态特性好,波形传递真实,能承受额定电流10-60倍瞬时冲击波形不畸变
(3)、电路简单,无须外接工作电源,运行可靠
(4)、能有效抑制电快速瞬变脉冲群信号干扰
(5)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘
(6)、电流电压一次变换到位，直接将被测电流隔离转换成电压

b.电气参数：
(1)、额定输入电流Lin: 0–10A
(2)、二次输出电压Vo: 0–10V
(3)、非线性度:比差＜±0.1%;角差＜±15分
(4)、线性范围：10%～4000%（甚至更多）额定电流
(5)、频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、绝缘电阻: 500MΩ @500VdC
(8)、工频耐压: 3kV 2mA 1min
(9)、输出负载阻抗:＞50KΩ
(10)、结构：环氧树脂灌封
(11)、外壳：PBT耐高温阻燃或ABS阻燃材料
(12)、端子：输入端为铜线，输出端为导线

2.录波用电压变换器 (ZRR-VXX系列)

a.主要特点:
(1)、原边电压与副边电压具有固定的比例关系，以至于初级回路中电位的任何变化将被精确的反应在与副边端子并联的仪表或其他装置上
(2)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘
(3)、线性好,工作范围宽,一致性优
(4)、电路简单,无须外接工作电源,运行可靠

b.电气参数：
(1)、额定输入电压Vin: 0–500V
(2)、二次输出电压Vo: 0–10V
(3)、线性范围：5%～120%（甚至更多）额定电流
(4)、非线性度:比差＜±0.1%;角差＜±5分
(5)、频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、工作温度: -40C～+85C
(8)、绝缘电阻: 500MΩ @500VDC
(9)、工频耐压: 3kV 2mA 1min
(10)、输出负载阻抗:＞5KΩ
(11)、额定电压下的空载电流: ＜0.5mA
(12)、结构：环氧树脂灌封
(13)、外壳：PBT耐高温阻燃或ABS阻燃材料
(14)、端子：输入、输出端为导线

  型号含义: ZRR-C/V XX

ZR ----------中瑞电子科技有限公司

R  ----------产品品种代号（R、录波用电流电压用变换器）

C/V----------分类代号（ C、电流变换器  V、电压变换器）

XX ----------产品外壳代码

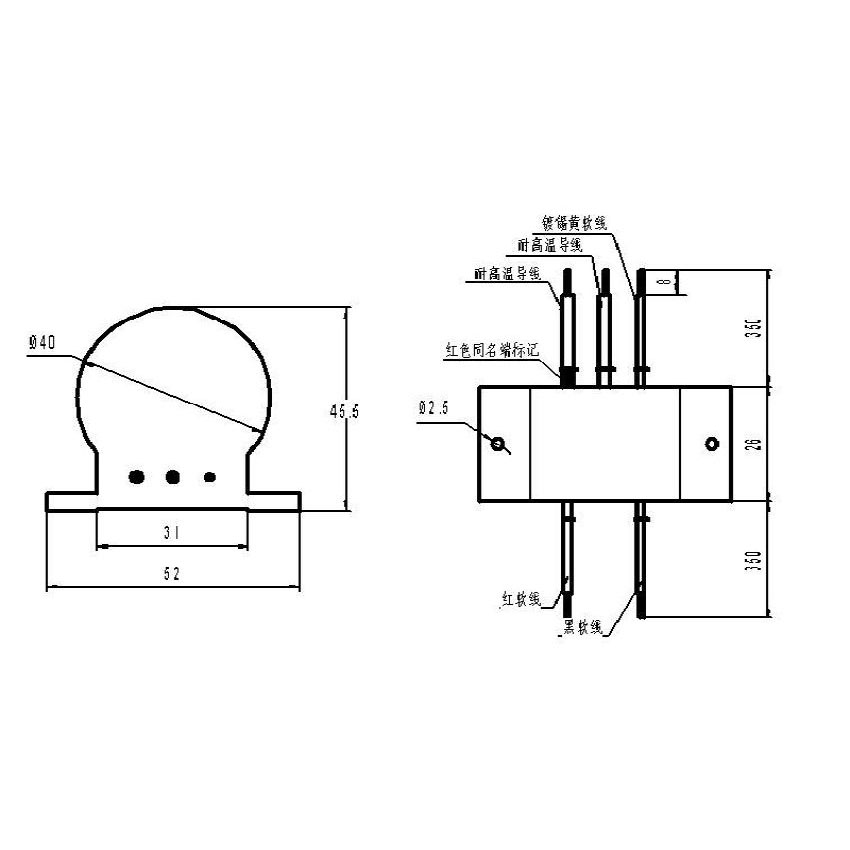

录波用电流变换器 产品主要规格

备注：以上规格为常备产品，也可以根据用户需要设计制作
