E系列开合互感器

E系列开合互感器,开口互感器,开合式互感器
产品特点

1、分割式铁芯设计,无需断开母线,安装、拆卸方便

2、产品一致性好,在低电流下也有很好的线性
  • 产品详情/PRODUCT DETAILS

E系列开合互感器
1.产品名称:剩余电流互感器
2.产品规格:KCT-E16

3.产品主要技术参数:

项目 符号 技术参数 项目 符号 技术参数
工作频率 f 50Hz-60Hz 绝缘强度 500MΩ/500V/min
额定一次电流 In 1A-6A 工频耐压 3KV/1mA/1min
额定二次电流 IO 0.5mA-3mA 工作温度 -Ta -12℃ ~ +75℃
扎线比   2000/1
误差 f <3% 储存温度 Ts -20℃ ~ +75℃

额定二次负载

Ω

200

内阻

Ω

100±20
主回路电流 A 0-63

4.互感器初级、次级及极性端定义:
4.1互感器初次级定义:互感器初级穿心输入,次级端子输出。
4.2初级和次级引线同名端定义: 互感器的 P1 进 P2 出 严禁二次开路。
4.3互感器电原理图如下。
5.互感器主要生产技术要求:
5.1
外壳采用阻燃材料;外壳颜色黑色。(可根据客户要求定制)
5.2 输出方式采用:2*0.2 护套线,线长 1.5m,带黑色冷压端子。(可根据客户要求定制)

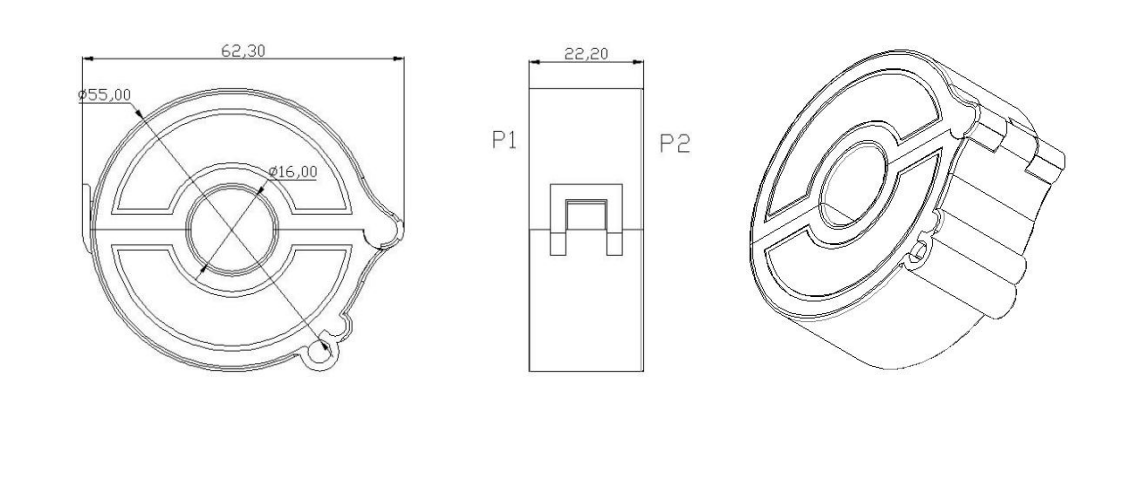

5.3外形尺寸参考图如下
外形尺寸参考下图
