  • 产品详情/PRODUCT DETAILS
电流变送器K8
■   产品介绍
工作原理 :开环 直测式
产品用途 :用于测量交流电流
产品优势 :优秀的性能/价格比,耗电低,体积小,重量轻,安装简便,
           穿孔输入,无插入损耗
产品应用:变频调速系统,电焊机,电化学,电源监控,电力机车,电
          机启动保护
■   性能参数
●安装方式       :平面螺钉固定
●原边额定电流 :500A(A C)
●原边测量范围 : 1.2倍线性过载
●额定输出  : DC4-20mA
●辅助电源  : DC24V
●负载能力  : RL≤300Ω                     ●线性度       :0.5

●准确度       :1%
●隔离耐压  :2.5kV/50Hz,1Min
●失调电流    :≤160uA
●温度漂移  :≤500ppm/℃
●频带宽度    : DC~5KHz
    ●di/dt跟随   : >50A/uS
    ●消耗电流      : ≤25mA
    ●响应时间     : <200mS
    ●工作温度      : -10℃~+70℃
    ●储存温度     : -25℃~+85℃

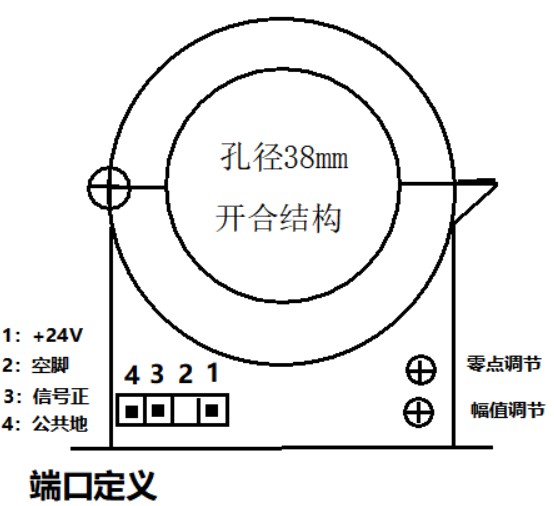

■   产品接线定义图
