低压分路监测单元组件

低压分路监测单元组件
适用范围:
1.适用于低压400v以下路径
2.适用于10-33mm直径的电缆
3.户内户外通用
功能特点:
1.同时具备测量电流采样
2.保护电流采样
3.温度测量的功能
4.结构形式同时满足户内户外,户外线城
  • 产品详情/PRODUCT DETAILS

适用范围
  1. 适用于低压400v以下路径
  2. 适用于10-33mm直径的电缆
  3. 户内户外通用

功能特点
  1. 同时具备测量电流采样,保护电流采样,温度测量的功能
  2. 结构形式同时满足户内户外,户外线城安装的规范性和安全性要求

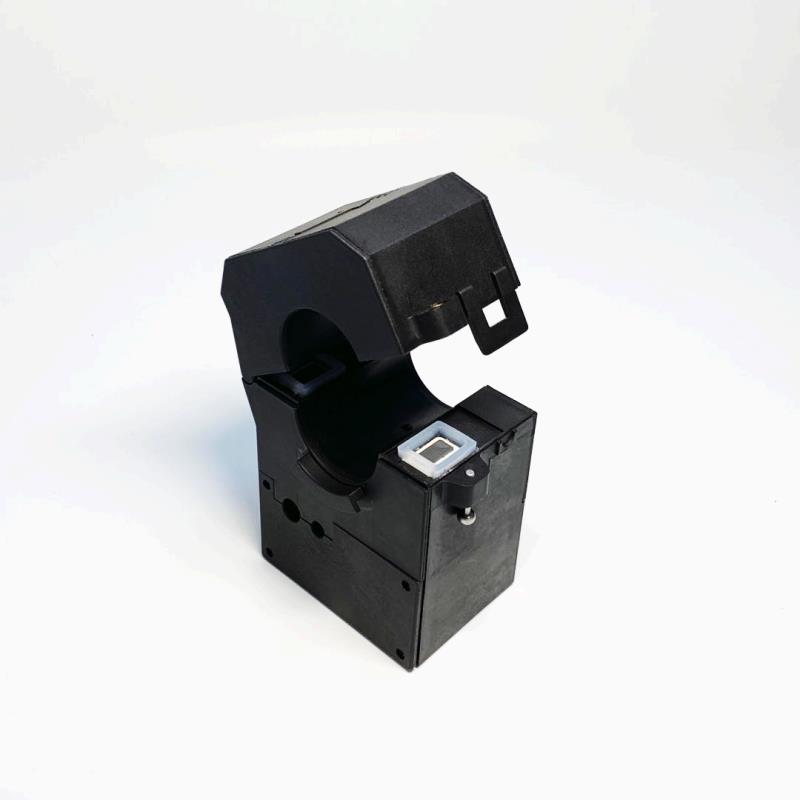

  3. 采用开合式结构,具备锁紧部件和预定位部位,满足现场安装的便利性和牢固性要求
  4. 使用全密封制造工艺,防水等级IP67


互感器性能指标
项目 测量用电流互感器 保护用电流互感器
一次额定电流 200A 400A
二次额定电流 100mA 40mV
工作温度 -40℃~70℃ -40℃~70℃
误差限值 <0.5% <3%
过载倍数 1.2In 10In

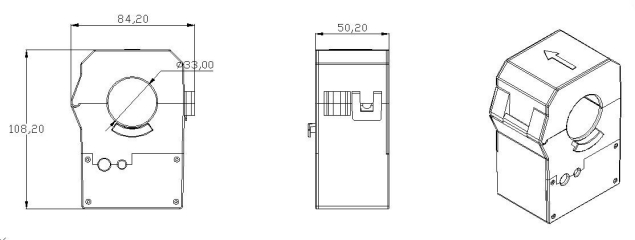

尺寸
