小型电流互感器的特性、应用及试验方法
小型电流互感器的特性、应用及试验方法
在实际应用中，精密微型电流互感器可用于一些特殊的工作场合。硅钢芯一般适用于中精度、低成本要求、电流测量和电流继电器;采用坡莫合金磁芯，具有精度高、相位误差小的特点。用于电流、电力、电能监测设备，成本较高。

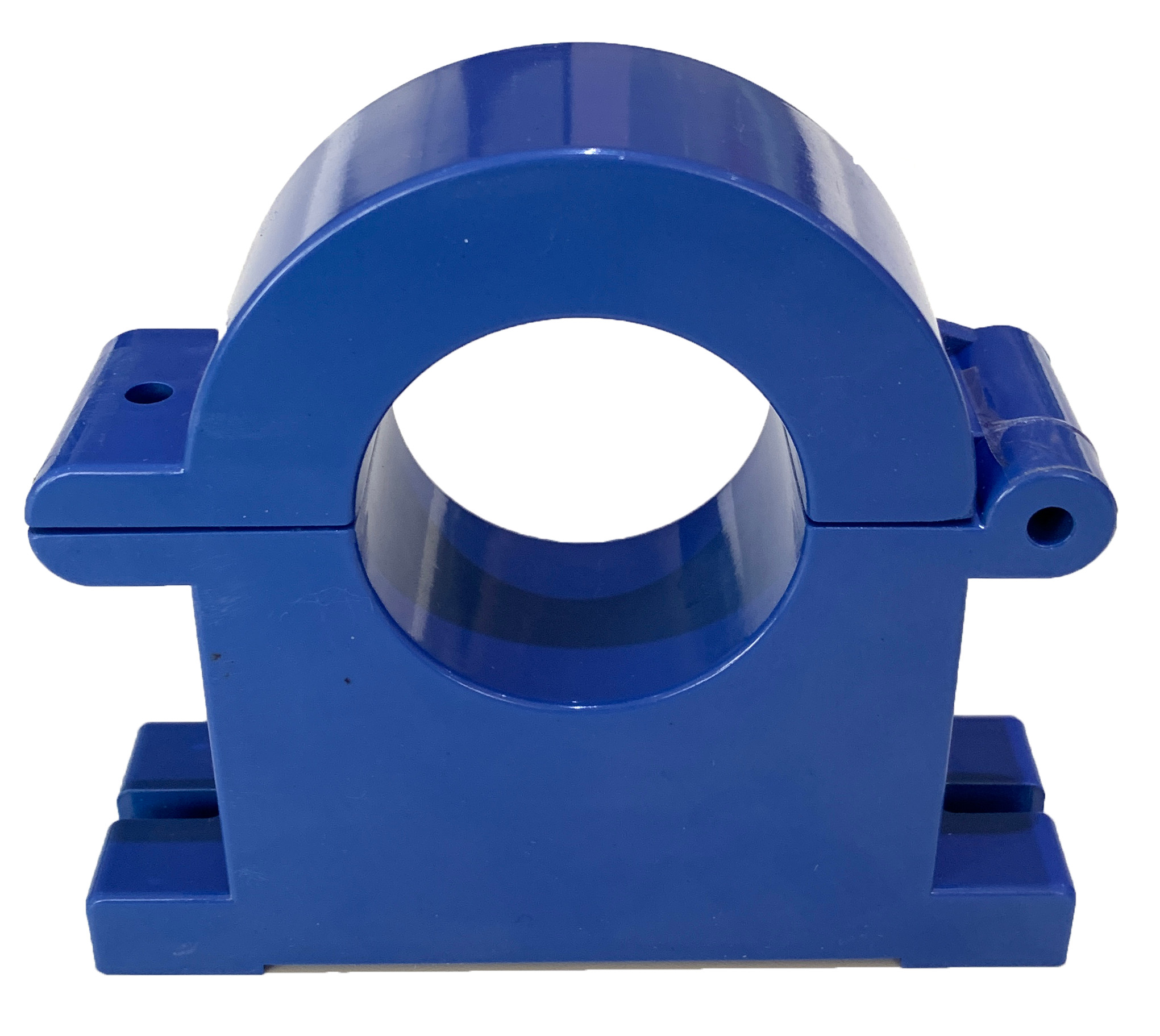

生产中，该系列微型电流互感器外壳材料为PBT树脂，阻燃等级为94-V0。内绝缘采用环氧树脂密封，符合环保要求。在实际应用中，试验装置的自校准方法是什么?本产品的技术要求为:同相分量差±0.01%范围内，正交分量差±0.5分钟范围内。
因此，首先要选择合适的确认仪器，保证测试的环境条件，通常要求零负载电阻(环境温度为10℃-35℃，相对湿度不超过80%，工作场所周围没有与校准无关的电磁场)。试验机采用一台小型电流互感器作为被测电流互感器，连接到变压器试验装置进行试验，并记录各点的比差和角差。
然后将仪器的测量数据与厂家提供的试运行使用的微型电流互感器的实际测试数据进行对比。同相分量在±0.01%内的差和正交分量在±0.5分钟内的差均为合格。请记住，校准周期不应超过一年，必要时可随时校准，由计量管理人员进行，并做好相关记录。
