保护用电流互感器的误差

      在电力系统中,为了保证正常供电以及保护贵重设备的安全,都有一套由各种继电器控制设备组成的继电保护线路。当电力系统中发生故障时,这些保护装
置就会动作,切断故障的线路,如果是偶然的故障,还能够自动合闸,保证正常供电。

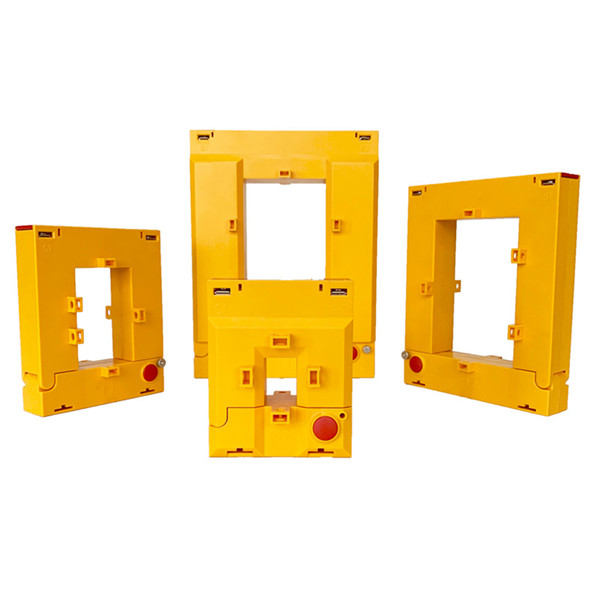

      保护用电流互感器,就是将线路上的电流变为一定大小的电流。给继电器等保护装置供电。当线路上发生短路或其它故障,使线路上电流剧增时,通过电流互感器供给继电器等保护装置的电流也剧增,使继电保护装置动作,切断故障线路。
      保护用电流互感器的准确级用 5P 和 10P 表示,也相当于其允许误差为 5%和10%。
      由此可见,保护用电流互感器的工作条件与测量用电流互感器完全不同。测量用电流互感器是在线路正常供电时,用来测量线路上的电流和功率,而保护用
电流互感器只是在线路发生故障时,比正常供电电流大几倍甚至几十倍的电流下,才开始有效的工作。因此,对于保护用的电流互感器,主要有下列三个要求:
(1) 绝缘必须可靠,以保证安全;
(2) 必须有足够大的准确限值系数;
(3) 必须有足够的热稳定性和动稳定性。
       电流互感器在正常运行时,一次电流和二次电流基本上都是按式(1)的比例关系上升或下降的。但是当发生故障,一次电流剧增时,由于铁心饱和了,二
次电流随着一次电流增大至一定程度时,就不再按一定比例增大,甚至不再增大了。准确限值系数就是用来说明电流互感器的这种性能的。保护用电流互感器在额定负载下能够满足准确级 5P 或 10P 要求的最大一次额定准确限值一次电流。所谓准确限值系数就是额定准确限值一次电流与额定一次电流的比值。准确限值系数的标准值为 5、10、15、20、30。
        由此可见,所谓准确限值系数是说明电流剧增至多少倍额定电流后,互感器误差已经达到 5%或 10%,再增加一次电流,误差更大,二次电流就不再按比例增大,甚至不再增大了。因此,对于保护用电流互感器,必须要求有足够大的准确限值系数,使线路发生故障一次电流剧增时,能够由二次电流反映给继电保护装置,保证继电保护及时可靠的动作,切断故障线路。在额定一次电流和额定二次电流负荷下保护用电流互感器的比值差不超过±1%或±3%。
